استاد بولت B7

استاد بولت B7

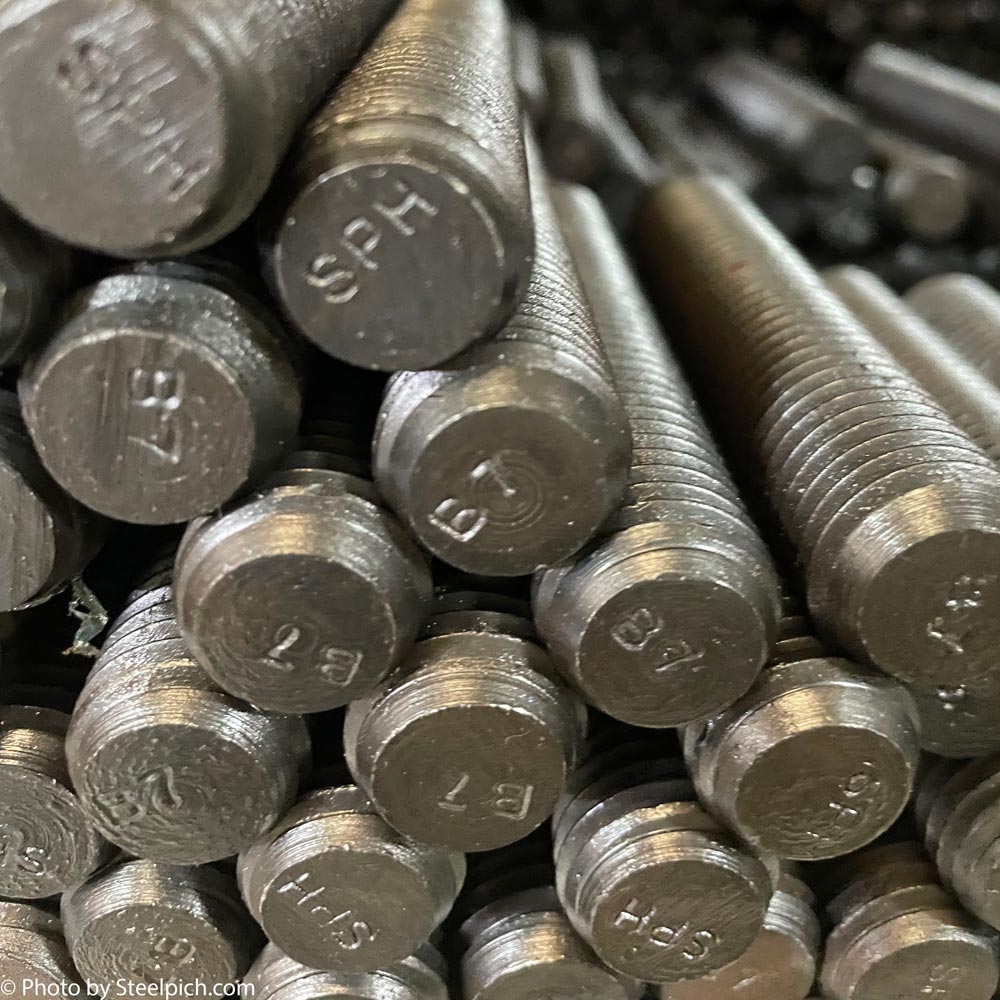

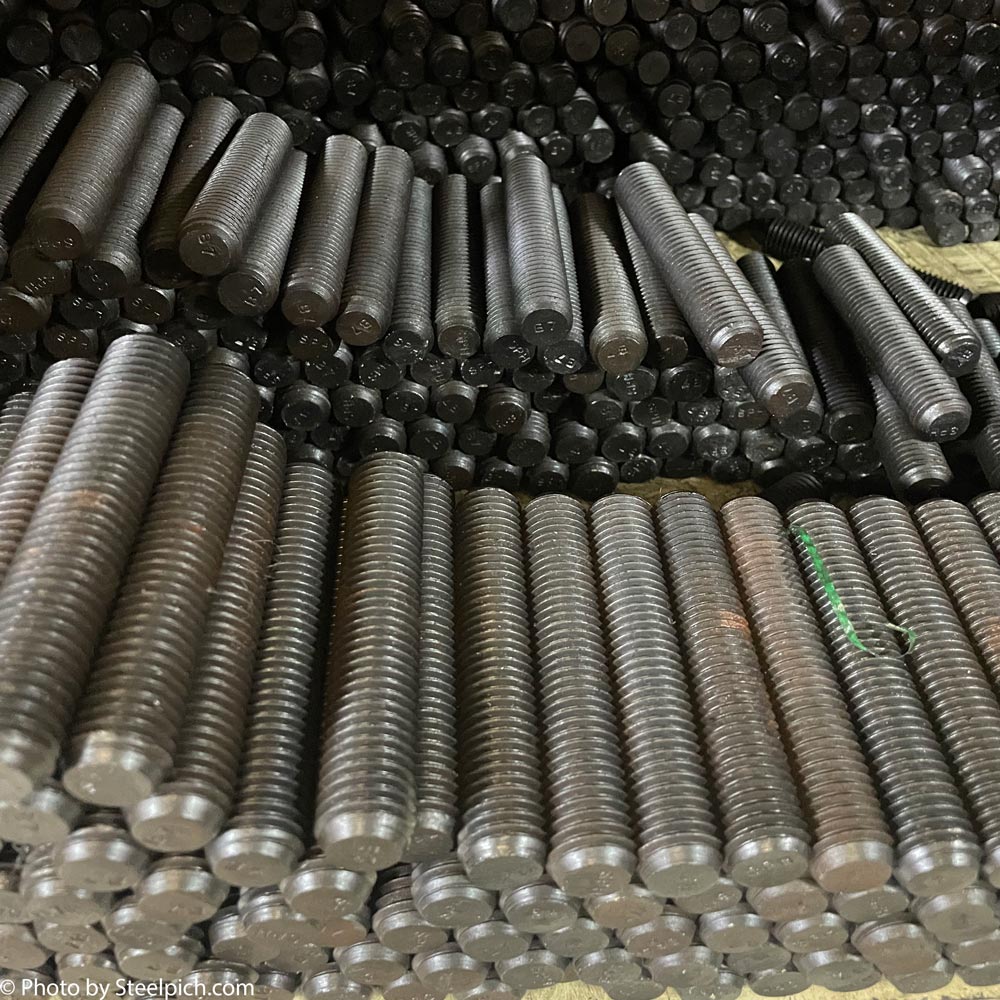

در واقع یک مفتول فولادی گرید بالاست که در تا سر خود دارای دنده می باشد. نوع دنده استاد بولت B7 اینچی می باشد که طبق استاندارد A193 در دستگاه آمریکایی تولید شده است. تنسایل و سختی استاد بولت B7 بسیار بالا بوده و به هیچ وجه با پیچ های متری با وجود شکل مشابه قابل مقایسه نمی باشد. استاد بولت B7 معمولا همراه با دو مهره مه بصورت اینچی تولید شده اند در دو سر که طبق استاندارد A194 تولید شده اند بسته میشود. استاد بولت فولادی گرید B7 با وجود تنسایل بالا که با بکارگیری فولاد پر کربن و انجام عملیات حرارتی پی در پی بوجود آمده است دارای مقاومت محیطی پایینی می باشد و از این رو معمولا بصورت ZINC PLATED یا آبکاری شده با فلز زینک (رویZn) که گاهی به روش گالوانیزه گرم و گاهی داکرومات صورت می پذیرد عرضه می شود.

کاربرد استاد بولت B7: از پر مصرف ترین گرید های استاندارد ASTM A193 می‌توان به گرید ‌‌B7 و B16 اشاره نمود. استاد بولت B7 از فولاد آلیاژی دارای کروم و مولیبدن تولید می‌شود. برای رسیدن به خواص مکانیکی مشخص شده در استاندارد، الزام به انجام عملیات حرارتی می‌باشد.

استفاده از استاد بولت B7:

• استاد بولت گرید B7 در شیرهای کنترل فشار تا دمای کمتر از 400 درجه سانتی گراد کاربرد دارد.
• به شرط عدم نیاز به مقاومت در برابر خوردگی (Corrosion Resistance) و عدم قرارگیری در معرض ترک‌ناشی از خوردگی (Stress Corrosion Cracking).

خواص مکانیکی:

• خواص مکانیکی گرید B7 به نسبت قطر پیچ متغیر است. هرچه قطر بالاتر می‌رود، استحکام تسلیم (Yield Strength) پائین می‌آید.
• برای قطرهای 1/2-2 اینچ و کمتر، استحکام تسلیم 105,000 PSI (pound per square inch) است.
• برای قطرهای 8/5-2 تا 4 اینچ، استحکام تسلیم 95,000 PSI است.
• برای قطرهای 4 تا 7 اینچ، استحکام تسلیم 75,000 PSI است.

پوشش‌های قابل اجرا بر روی Stud Bolt B7: پوشش‌های مختلفی می‌توان بر روی پیچ و مهره گرید B7 اجرا نمود که شامل:

• گالوانیزه گرم
• گالوانیزه سرد
• تفلون PTFE
• زیلان
• بدون پوشش (Plain)

مهره مناسب Stud Bolt B7: مهره گرید 2H- Heavy Hex طبق استاندارد ASTM A194 و استاندارد ASME B18.2.2 برای مونتاژ با استاد بولت گرید B7 در استاندارد A193 بکار می‌رود. استحکام مهره‌های 2H بیشتر از استاد بولت B7 است. در نتیجه، در صورت اعمال گشتاور بیش از حد، قبل از خراب شدن رزوه‌های داخلی مهره، رزوه‌های خارجی استاد بولت خراب خواهد شد.

توجه: در صورت استفاده از پوشش‌هایی که به دلیل ضخامت بالا نیاز به اور سایز رزوه مهره دارند، امکان کاهش استحکام مهره وجود دارد. از جمله به تفلون و گالوانیزه گرم می‌توان اشاره نمود.
